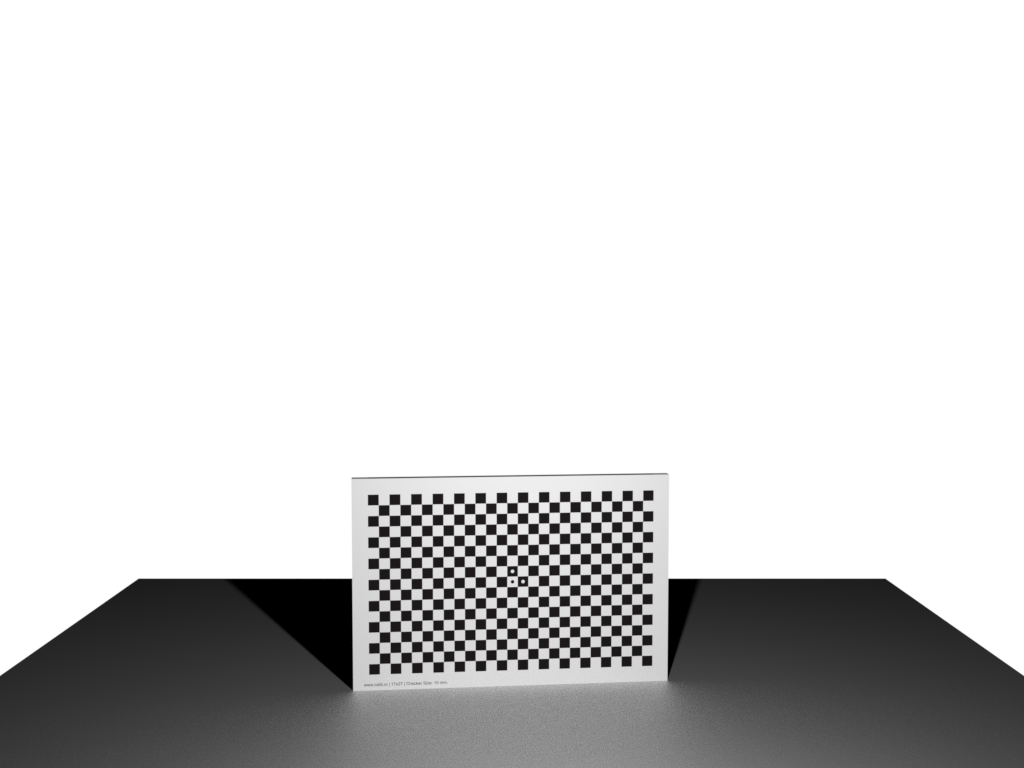

棋盘格标记目标的功能与传统棋盘格类似，但具有唯一识别方格的额外优势。这允许从部分视图进行立体校准（只需中央识别标记可见），允许用户从传感器外围捕获校准图像。这对于失真参数估计尤其有益。有关详细信息，请参阅我们的知识库。
请注意，我们的校准软件Calibrator中提供了带标记的棋盘检测功能。只需在每幅图像中显示定位点即可进行检测。OpenCV 的cv::findChessboardCornersSB （仅限 4.3 及更高版本）中也有部分实现。大多数常规棋盘检测算法也可以在整个棋盘可见的情况下成功检测到标记目标。
我们所有的校准目标都是由铝/LDPE 复合板制成的，这种材料具有出色的平整度和刚度，而且重量轻。此外，这种复合材料还具有良好的热稳定性和耐腐蚀性。
基板经过精心加工，尺寸合适，并配有 6 毫米圆角半径，以最大程度地提高坚固性。图案通过专门的精密直接 UV（紫外线）印刷工艺转移到复合材料上，从而产生耐用的哑光效果。通过大量测试，我们发现该工艺非常适合机器视觉应用，因为准确性、良好的光学性能和物理坚固性都至关重要。
要将这些目标安装或定位在三脚架、框架或固定装置上，请参阅配件。
欲了解更多信息，请参阅铝复合材料数据表。
尺寸
有以下尺寸可供选择：
| 尺寸[毫米] |
尺寸[英寸] |
| 800 x 600 x 6 |
31.496 x 23.622 x 0.236 |
| 600 x 400 x 6 |
23.622 x 15.748 x 0.236 |
| 400 x 300 x 6 |
15.748 x 11.811 x 0.236 |
| 300 x 200 x 6 |
11.811 x 7.874 x 0.236 |
模式
对于棋盘格独特图案，我们提供以下图案规格：
| 板材尺寸[毫米] |
格子宽度 [mm] |
行 x 列 |
| 800 x 600 x 6 |
三十 |
18 x 25 |
| 600 x 400 x 6 |
20 |
18 x 29 |
| 400 x 300 x 6 |
15 |
18 x 25 |
| 300 x 200 x 6 |
10 |
18 x 29 |
技术规格
| 重量 |
6.6 千克/平方米 |
| 户外使用寿命 |
最多 3 年 |
| 耐温性 |
-50 °C 至 + 80 °C [-58 °F 至 +176 °F] |
| 指定温度 |
20摄氏度（ISO 1:2016）
|
| 线性热膨胀 |
~24微米/(℃·米) |
| 刚度E·J |
3840千牛厘米2 /米
|
