棋盘格目标
棋盘格目标
P/N: SKU:CHT200150F
5 件存货
常规价格
€103,00 EUR
常规价格
促销价
€103,00 EUR
单价
单价
无法加载取货服务可用情况
铝复合靶材
我们的大尺寸校准靶由铝/LDPE 复合板制成,这种复合板具有出色的平整度和刚度,同时重量轻。此外,这种复合材料还具有良好的热稳定性和耐腐蚀性。
基板经过精心加工,尺寸合适,并配有 6 毫米圆角半径,以最大程度地提高坚固性。图案通过专门的精密直接 UV(紫外线)印刷工艺转移到复合材料上,从而产生耐用的哑光效果。通过大量测试,我们发现该工艺非常适合机器视觉应用,因为准确性、良好的光学性能和物理坚固性都至关重要。
要将这些目标安装或定位在三脚架、框架或固定装置上,请参阅配件。
欲了解更多信息,请参阅铝复合材料数据表。

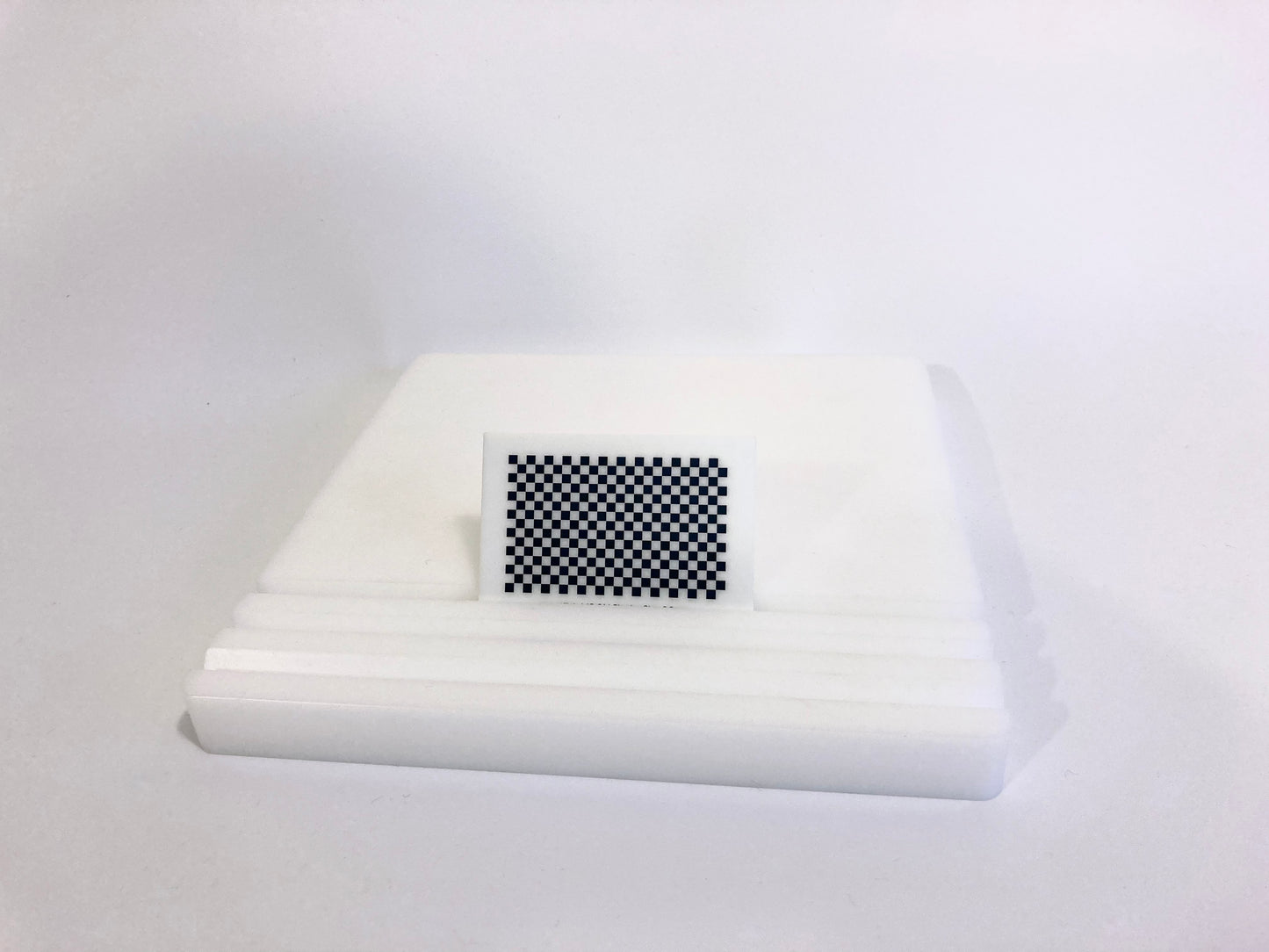

陶瓷靶材
对于绝对精度要求极高且视场较小的目标,我们提供陶瓷靶。这些靶非常平坦,几乎没有热膨胀,并且是在半导体洁净室光刻生产线上制造的。
为了提供良好的哑光对比度,而没有镜面高光,我们在白色氧化铝陶瓷基板上采用特殊涂层的蓝色铬涂层。特征间尺寸精度优于 10μm。
请注意:我们还可以制造其他图案或设计的陶瓷校准靶,尺寸最大可达 400x400mm。适用 NRE 成本。如有兴趣,请提交报价请求。
欲了解更多信息,请参阅陶瓷数据表。
模式
我们提供两种图案选择, 美好的 和 粗略,专门设计用于与高分辨率(精细)和低分辨率(粗略)相机完美配合使用。下表说明了可用的选项:
精细(铝复合)
板材尺寸[毫米] | 格子宽度 [mm] | 行 x 列 |

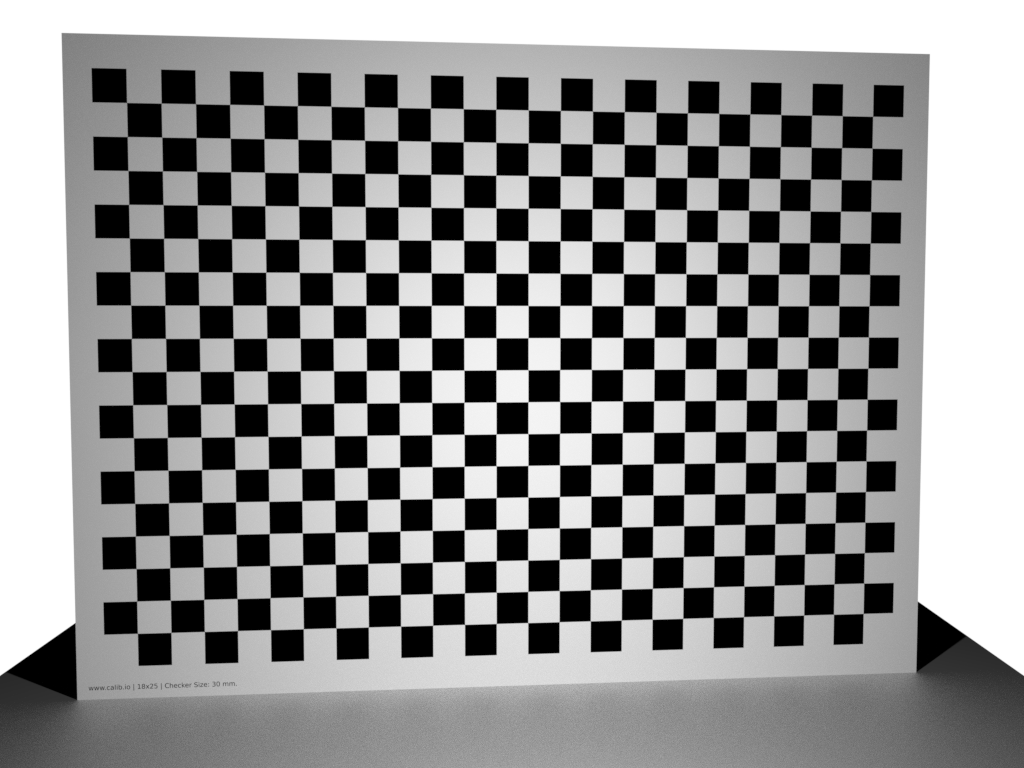

800 x 600 x 6 | 三十 | 18 x 25 |

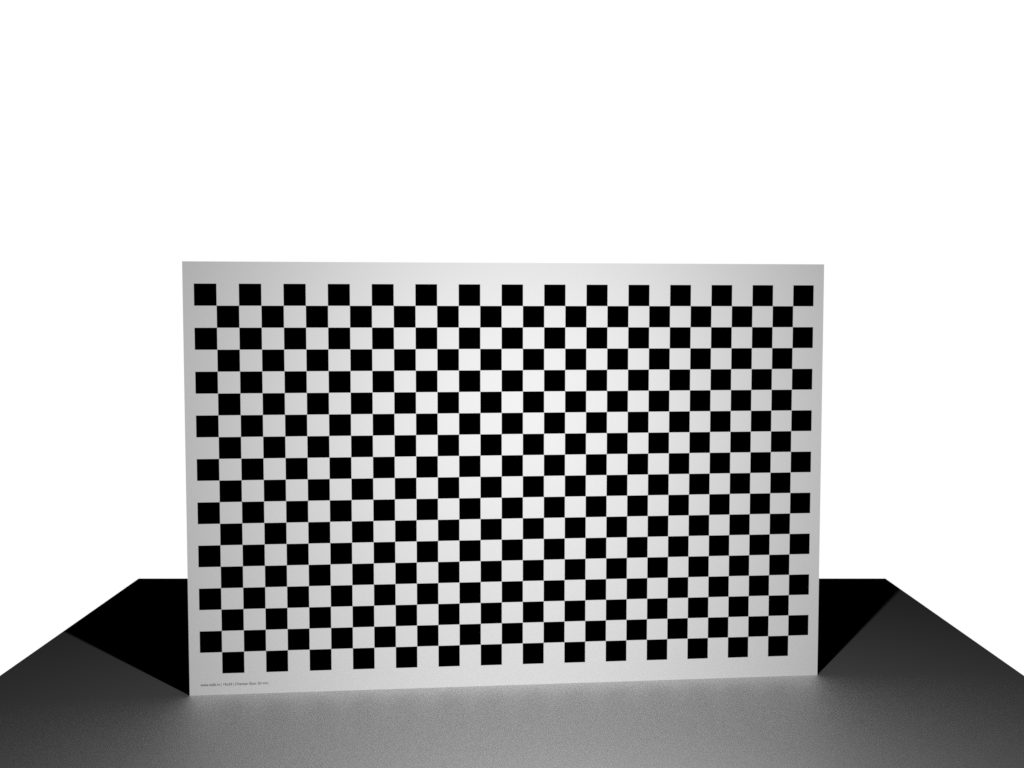

600 x 400 x 6 | 20 | 18 x 29 |
400 x 300 x 6 | 15 | 18 x 25 |

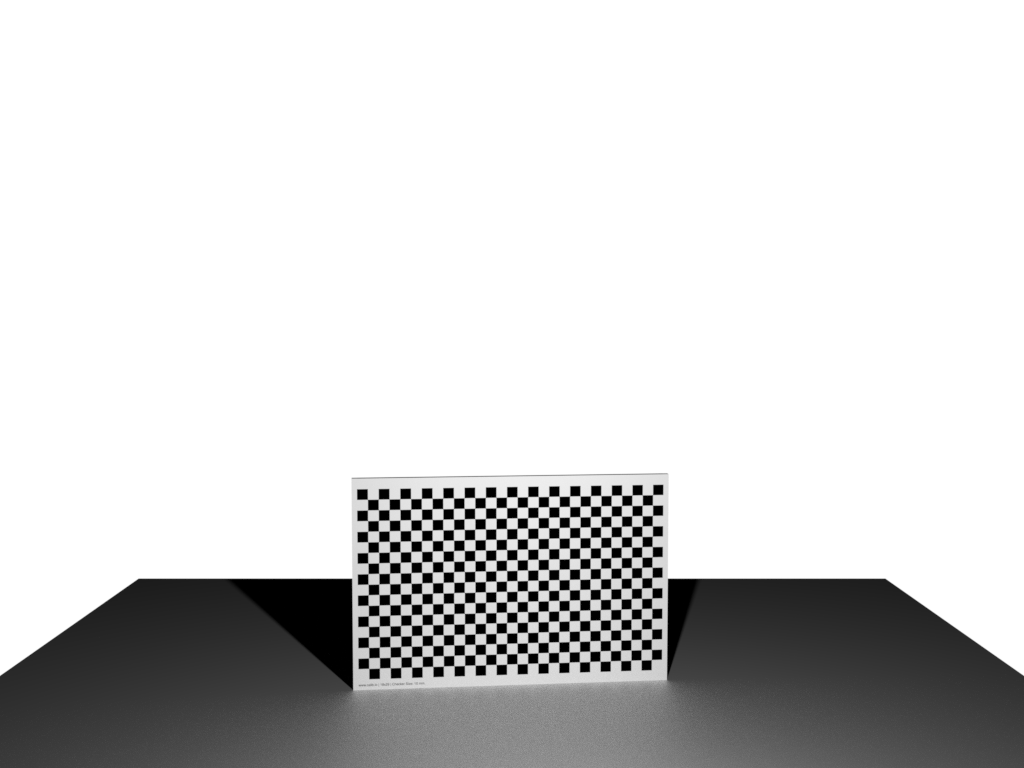

300 x 200 x 6 | 10 | 18 x 29 |

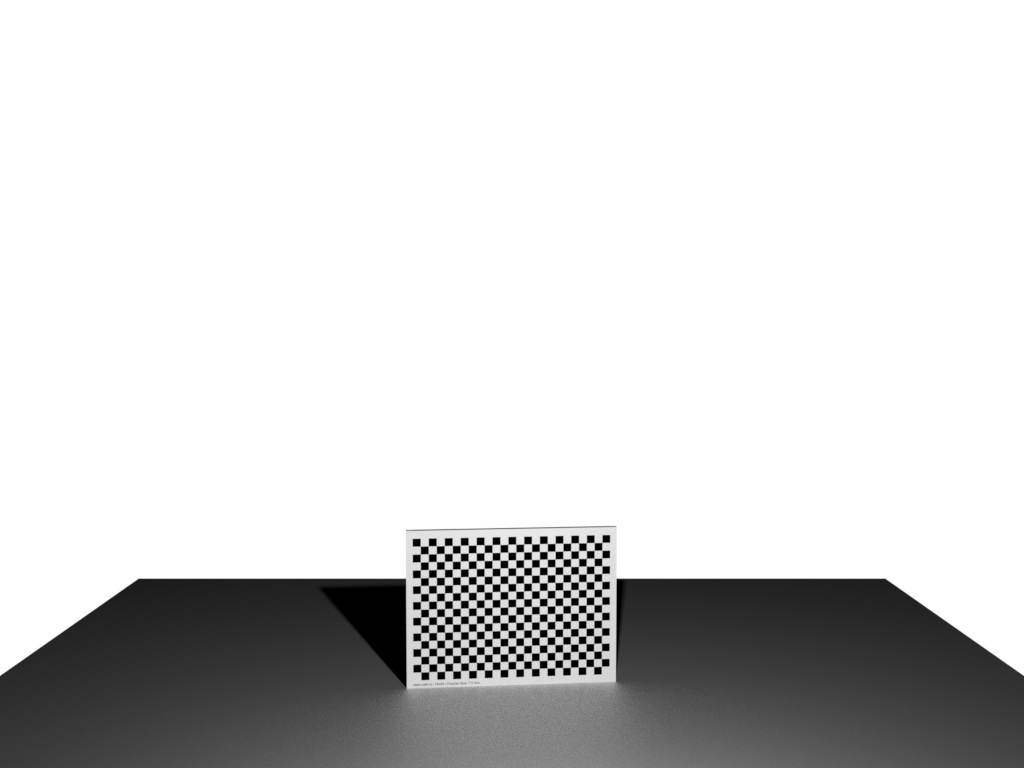

200 x 150 x 6 | 7.5 | 18 x 25 |
精细(陶瓷)
板材尺寸[毫米] | 格子宽度 [mm] | 行 x 列 |
150 x 100 x 3 | 5 | 15 x 24 |
100 x 75 x 3 | 3.75 | 15 x 22 |
75 x 50 x 3 | 2.5 | 15 x 24 |
粗(铝复合)
板材尺寸[毫米] | 格子宽度 [mm] | 行 x 列 |
800 x 600 x 6 | 60 | 9 x 12 |
600 x 400 x 6 | 40 | 9 x 14 |
400 x 300 x 6 | 三十 | 9 x 12 |
300 x 200 x 6 | 20 | 9 x 14 |
200 x 150 x 6 | 15 | 9 x 12 |
铝复合材料技术规格
重量 | 6.6 千克/平方米 |
户外使用寿命 | 最多 3 年 |
耐温性 | -50 °C 至 + 80 °C [-58 °F 至 +176 °F] |
指定温度 | 20摄氏度(ISO 1:2016) |
线性热膨胀 | ~24微米/(℃·米) |
刚度E·J |
3840千牛厘米2 /米 |
陶瓷技术规格
耐温性 | -50 °C 至 + 200 °C [-58 °F 至 +392 °F] |
指定温度 | 20摄氏度(ISO 1:2016) |
线性热膨胀 | ~7.2微米/(℃·米) |
产品数据表
铝复合材料 | 下载 |
陶瓷制品 | 下载 |
印刷平版印刷 | 下载 |
