Nuestro dispositivo de montaje fue diseñado para permitir que las placas de calibración compuestas de 6 mm se monten de manera segura y flexible en trípodes, marcos y/o extrusiones. Esto permite al usuario capturar repetidamente conjuntos de datos de calibración de alta calidad en configuraciones de cámara fija, lo que proporciona una buena cobertura de imagen y un escorzo que es crucial para obtener buenos resultados de calibración. Se eliminan de manera efectiva los problemas de sincronización y desenfoque de movimiento leve que se observan con las capturas manuales.

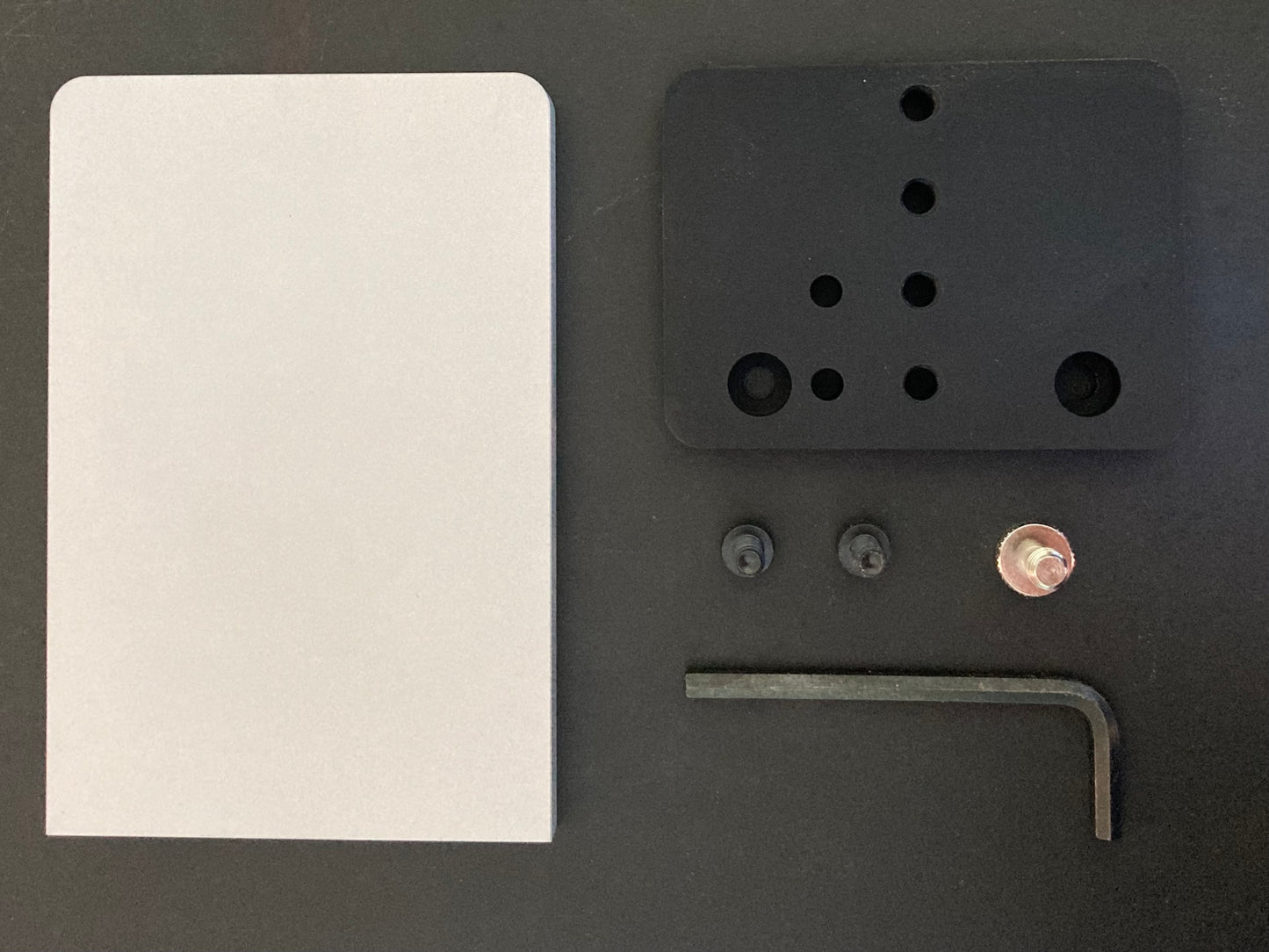

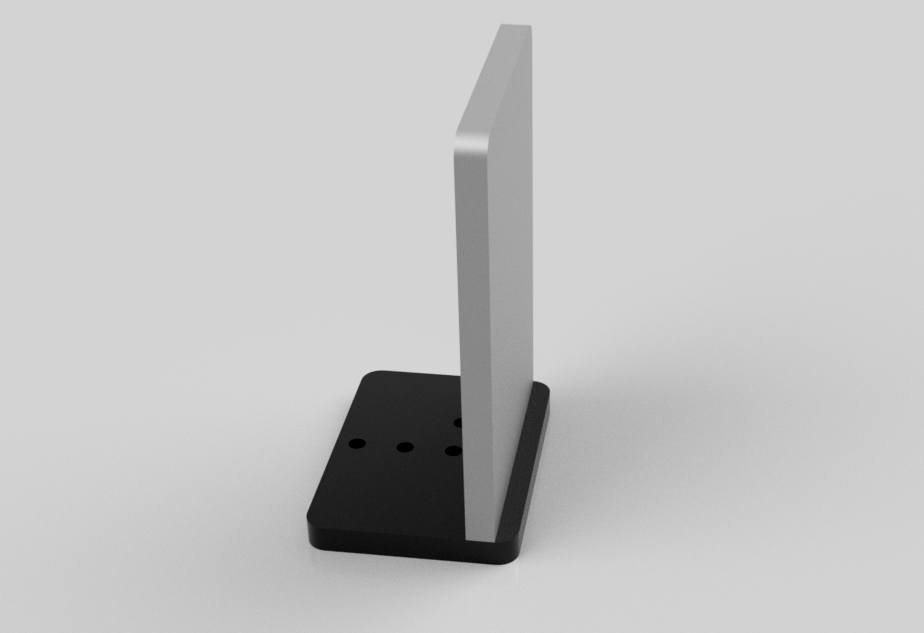

El dispositivo de montaje está fabricado con CNC a partir de aluminio macizo y consta de dos partes: un soporte y una placa base. El soporte se fija a la parte posterior de la placa de calibración mediante un adhesivo de alta resistencia que se incluye en el kit. La placa base se puede unir mediante los pernos M5 de alta resistencia y la llave incluidos.

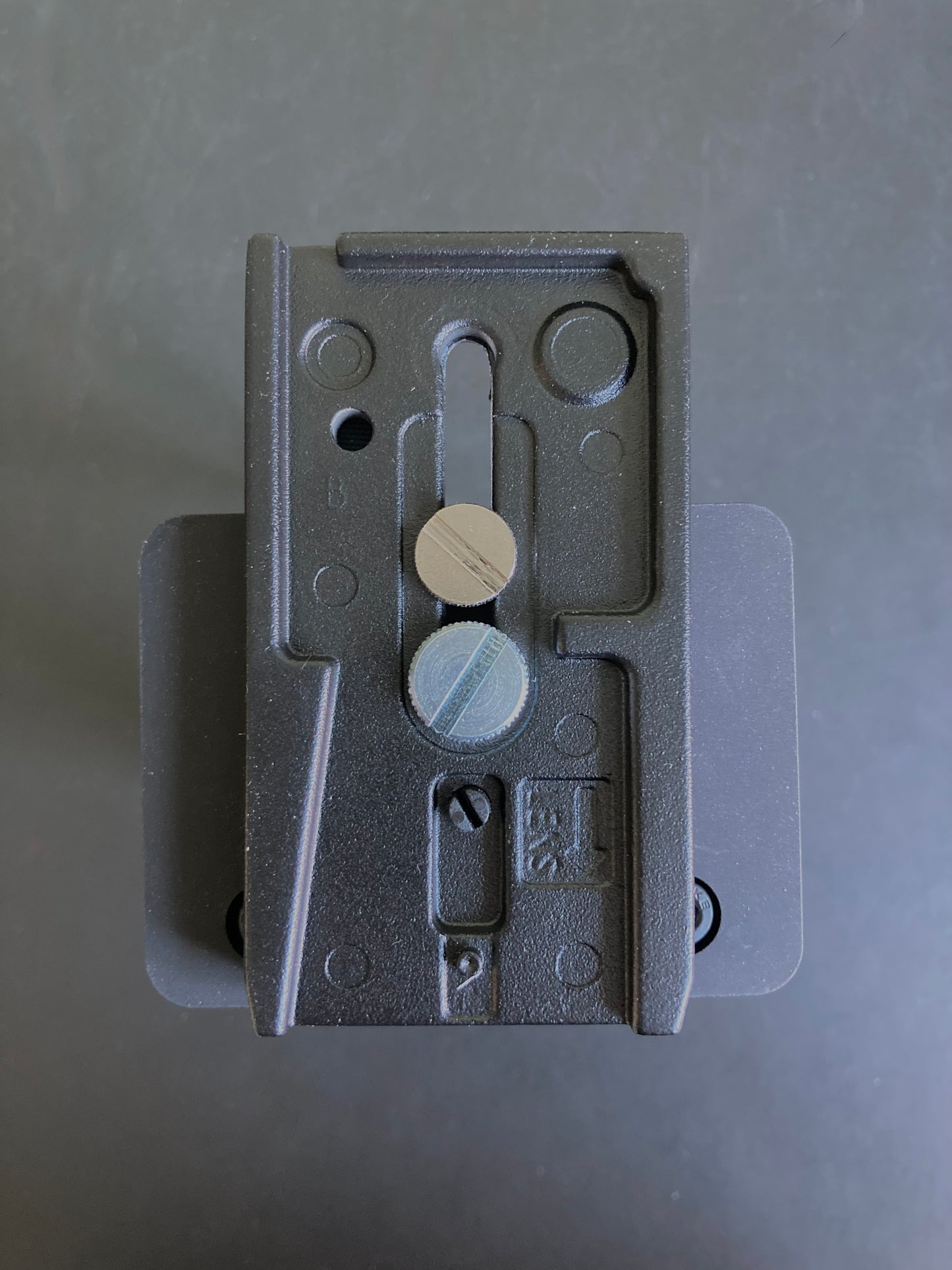

Nuestro dispositivo de montaje cuenta con cuatro orificios roscados para trípode y orificios perfectamente ubicados para los pasadores de alineación de la placa de liberación rápida. El uso del pasador de alineación o de varios tornillos es esencial para evitar que las placas se desatornillen. Alternativamente, el área no utilizada de la placa base se puede perforar y roscar fácilmente para un montaje específico del usuario.

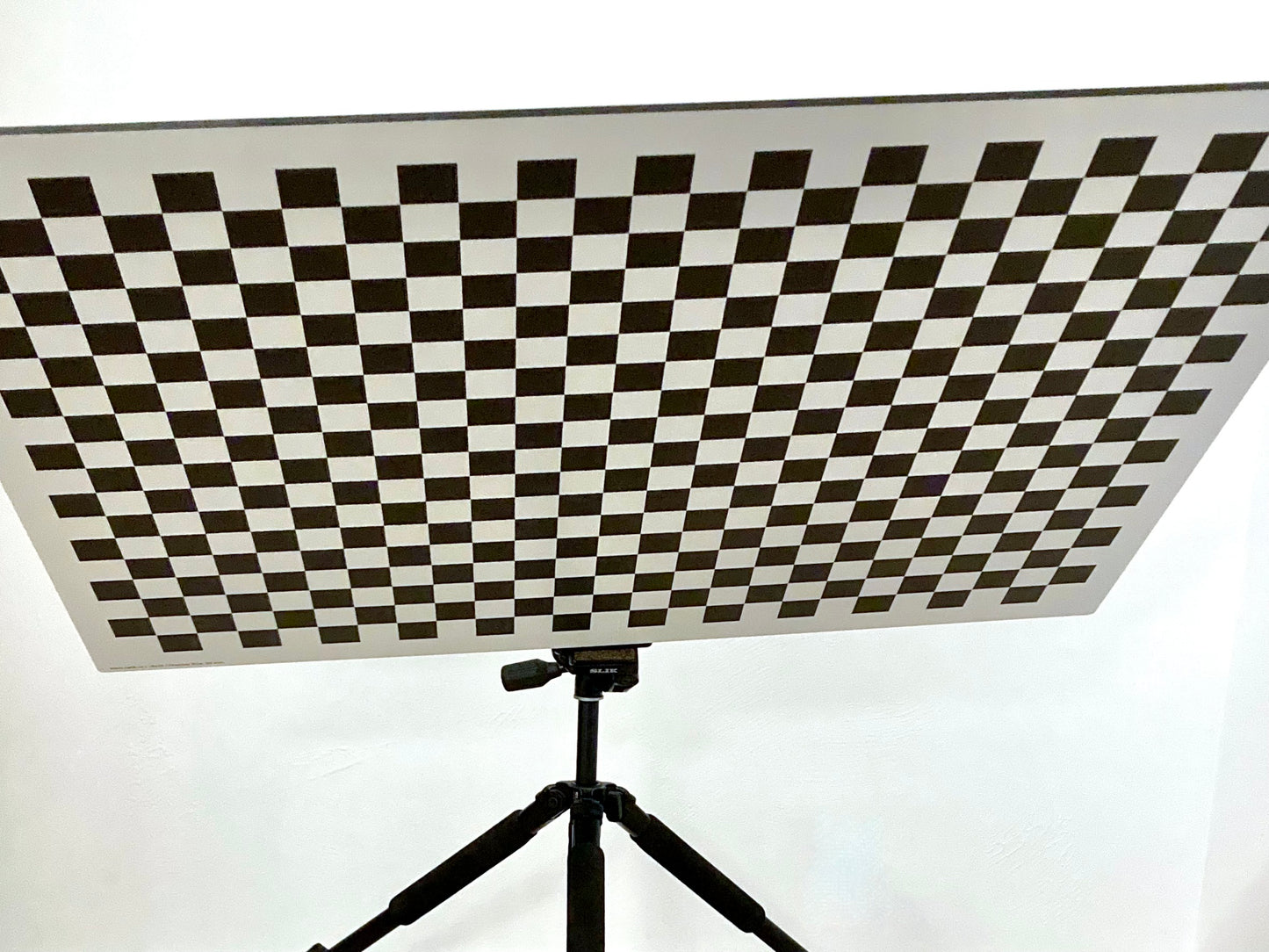

Para las placas de calibración de 600 x 400 mm y más, recomendamos utilizar un trípode de vídeo con cabezal fluido y una capacidad de carga de al menos 8 kg. Las placas más pequeñas funcionarán muy bien en trípodes para cámaras fotográficas.
| Material
|
Aluminio 6082, granallado |
| Espesor
|
8 mm |
| Dimensiones máximas de la placa
|
800 x 600 mm |
| Hilos de patrocinadores
|
2 x M5 |
| Roscas de la placa base
|
4 x 1/4''-20 UNC |
Instrucciones de montaje
- Ensamble el respaldo y la placa base utilizando los pernos de alta resistencia y la llave provistos.

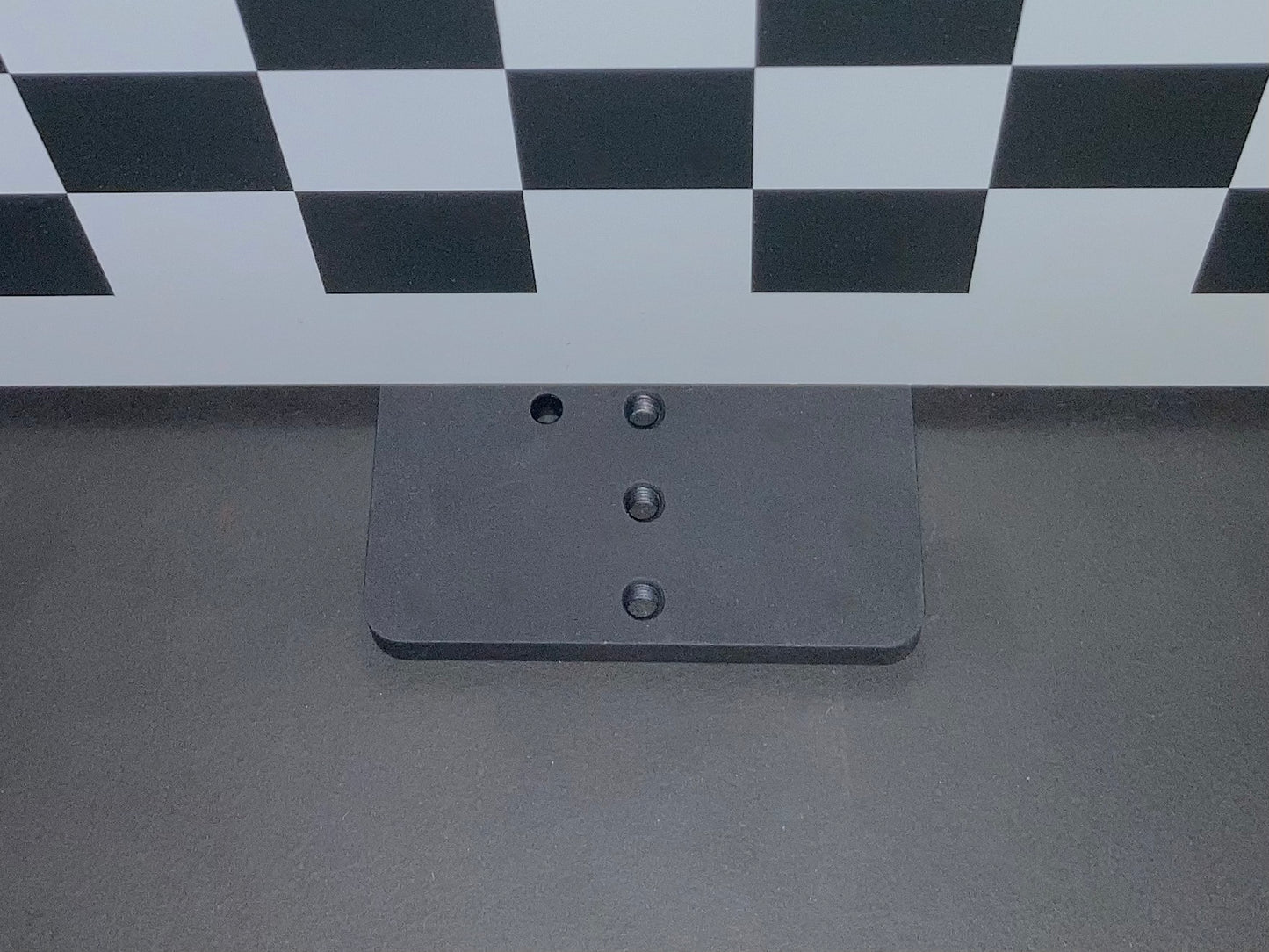

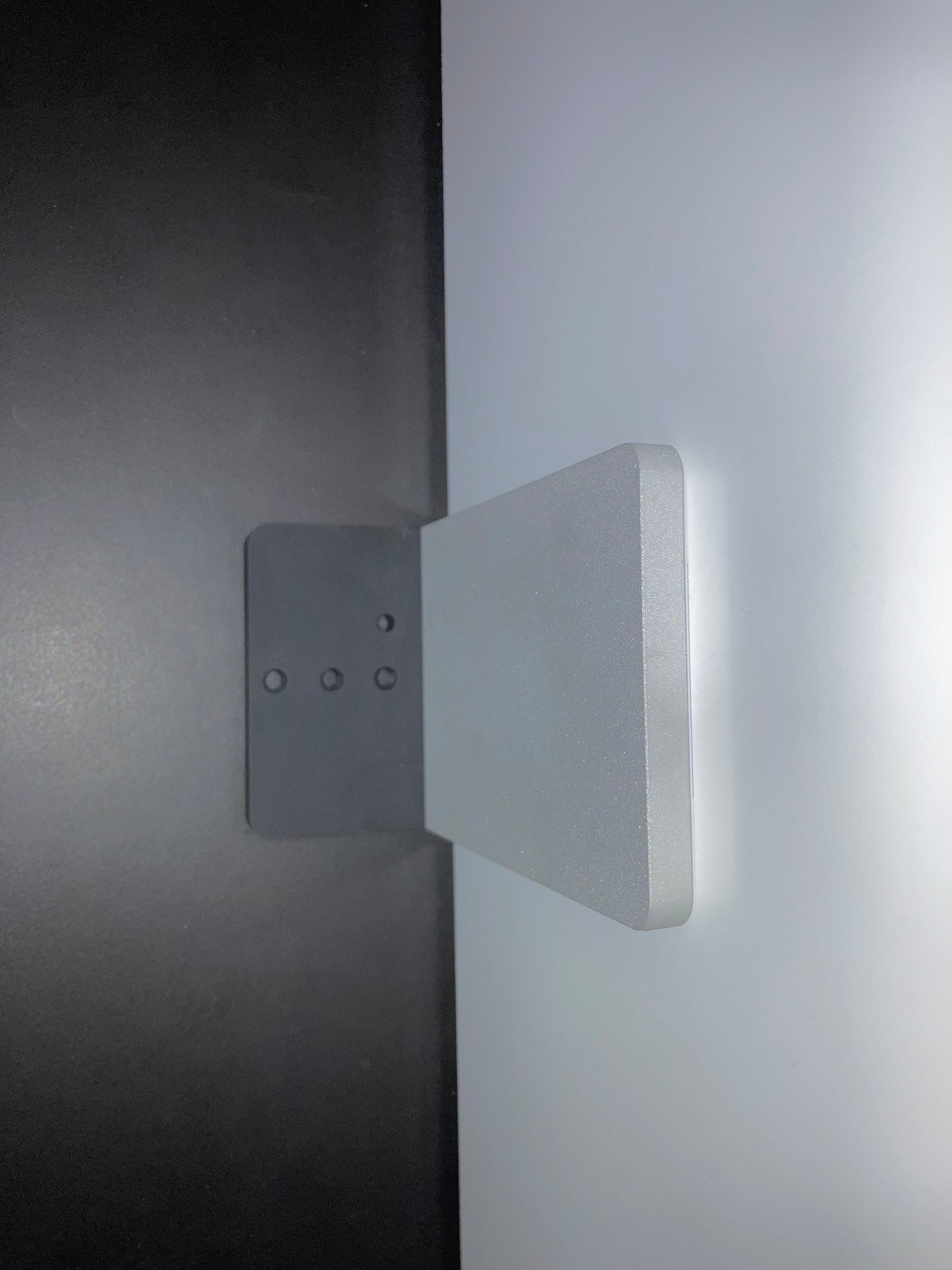

- Coloque el conjunto en la parte inferior trasera del objetivo de calibración, centrado horizontalmente. Se puede utilizar el patrón del lado frontal o una regla de medición para centrarlo. Marque la ubicación de la placa de soporte con un bolígrafo.
- Limpie las superficies de pegamento con las toallitas con isopropanol proporcionadas. Espere a que el alcohol se evapore por completo.
- Aplique el adhesivo de fraguado rápido sobre la placa base, colóquela y aplique una ligera presión durante 20 segundos.
